什么是車位引導系統

   車位引導系統是能夠引導車輛順利進入目的車位的指示系統。一般情況是指在停車場管理系統引導車輛停入空車位的智能泊車引導系統，由智能電腦系統對車位進行檢測，通過顯示屏顯示空車位信息，司機通過該信息，實現輕松停車。

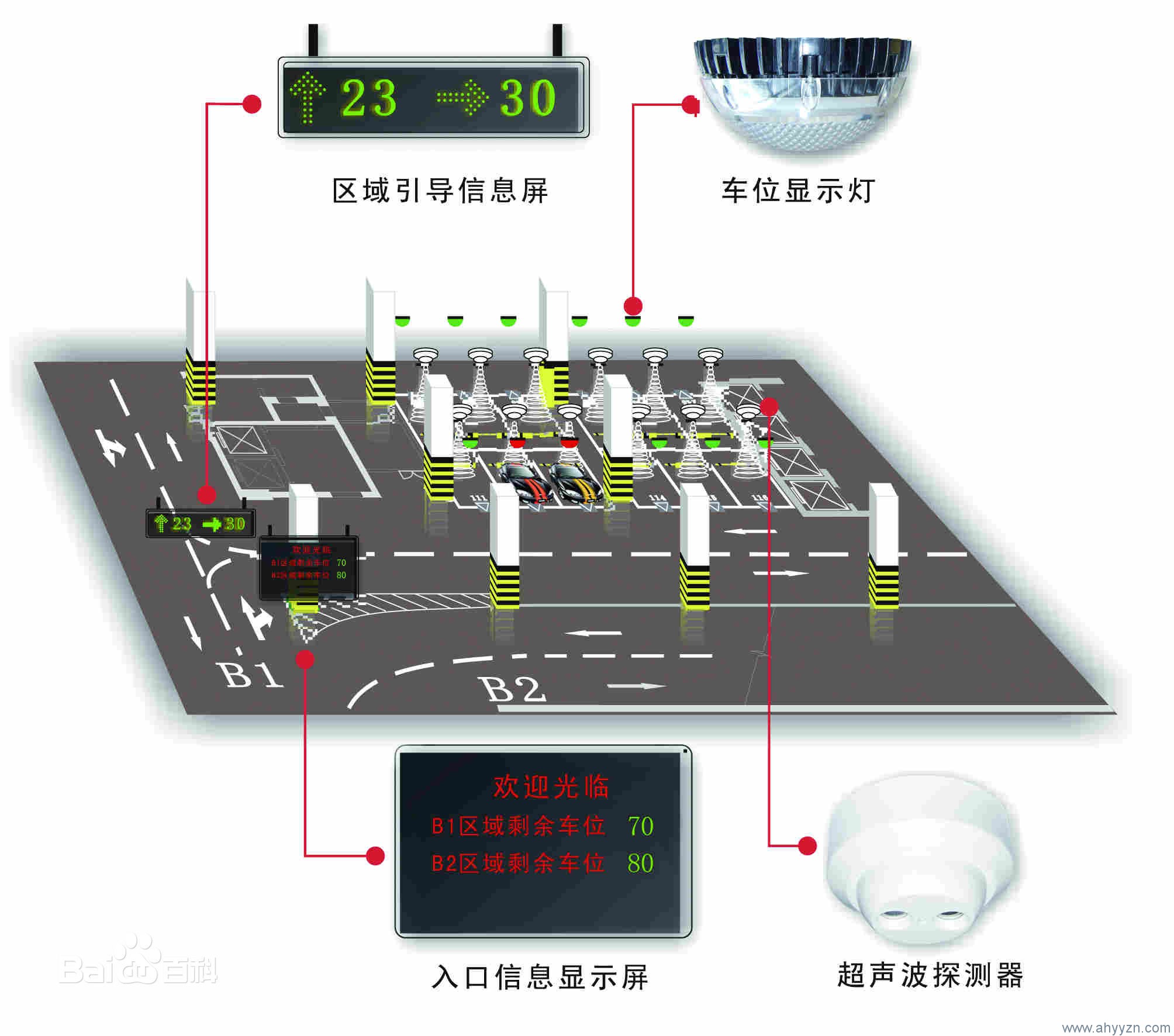

車位引導系統的結構

   車位引導系統由三部分組成，即數據采集系統、中央處理系統、輸出顯示系統。

車位引導系統的結構一：數據采集系統

1、在每個車位的正上方安裝一個超聲波探頭(超聲波探頭地址可根據現場情況進行設定，按順序由1號開始，逐步遞增)， 8個超聲波探頭通過RS485總線連接一個探頭控制器；（也可以通過無線射頻傳輸）

2、探頭控制器通過RS485總線將采集到的車位狀態信息進行匯總、處理，然后通過另外一條RS485總線連接到采集終端。探頭控制器還可根據收集到的車位信息，進而控制車位照明燈和車位狀態燈。最多16個探頭控制器(探頭控制器地址也可根據現場情況進行設定，按順序由1號開始，逐步遞增)可連接一個采集終端；

3、采集終端將從各探頭控制器收集到的車位信息通過CAN總線傳輸給數據處理中心(編號為1的采集終端)。CAN總線上最多可連接32個采集終端。

4、 數據處理中心(編號為1的采集終端)通過串口（RS485總線）將采集到的數據實時傳遞到用于管理的PC機中。PC機進而對車位信息進行處理、統計。數據處理中心還可通過CAN總線下傳信息到采集終端上，再由采集終端通過無線或有線的方式發布到附近的空車位顯示屏上，以指引駕駛員選擇行車路線。

車位引導系統的結構二：中央處理系統

其功能對采集數據進行分析，并在相應輸出設備上進行顯示。

1、可利用管理PC上的數據，通過局域網或廣域網發布本系統的相關數據；

2、 可在數據處理中心（1號采集終端）上連接GSM無線MODEM向城市停車誘導系統控制中心發布（傳送或接收）相關數據；

3、 在停車場內的車位數據發布：主要采用在采集終端掛接LED指示屏的方式，這些LED屏安裝在停車場入口處或交通分叉路口指示行車方向和空車位數量。

4、 當車輛進入停車場管理系統某一具體區域時，安裝有停車位前上方與超聲探頭相連接的車位指示燈（空位亮綠燈）可指引泊車者將車停入某一具體車位。

車位引導系統的結構三：輸出顯示系統

   它由顯示屏和引導牌組成。 工作原理 通過車位探測器，將停車場的車位數據實時采集，系統對停車場的車位相關信息進行收集，并按照一定規則通過數據傳輸網絡將信息送至中央處理系統，由中央處理系統對信息進行分析處理后，將各相關處理數據通過輸出設備，給停車場內各指示牌、引導牌等提供信息，指導車輛進入相關車位。對于相關的車位信息，系統提供數據查詢接口。

車位引導系統的功能

1、引導車位輕松、快捷停車，節約時間，降低油耗

2、對停車場利用情況做統計，合理分配資源，增加停車場管理系統經營效益

3、提升停車場管理系統水平，提高物業管理形象

4、減少物業管理人力資源成本投入

5、輕松實現車位預訂服務

6、準確的日、月、年停車數據統計分析
